Я обновил свой ответ решением для определения непрозрачности каждого цвета в цветовой палитре.

я есть сюжет Санки, созданный вnetworkD3 пакет. Я хотел бы изменить цвета и прозрачность как узлов, так и ссылок.

Мои данныеnetworkD3_data добавляется в конце.

Вопрос 1: Как изменить цвета узла с помощью пользовательской палитры?

Я не уверен, как изменить цвета с помощью пользовательской палитры. Мне необходимо использовать одну и ту же цветовую палитру, характерную для каждого источника узла, чтобы соответствовать другим графикам, которые у меня есть.

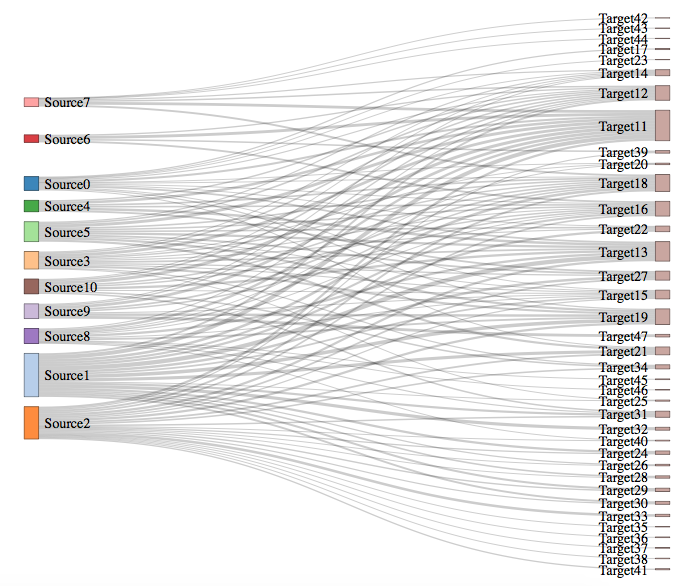

В настоящее время я могу иметь каждый исходный узел другого цвета и все целевые узлы одного цвета, определивNodeGroup, График ниже близок к тому, что я хочу, однако теперь я хочу указать цвет каждого исходного узла самостоятельно.

library(networkD3)
sankeyNetwork(Links = networkD3_data$links, Nodes = networkD3_data$nodes, Source = "source", Target = "target", Value = "value", NodeID = "name", NodeGroup="group", fontSize=14)

?sankeyNetwork говорит, что естьcolourScale параметр, который принимает «символьную строку, указывающую категориальную цветовую шкалу для узлов». Я понял, что могу добавить столбец с желаемыми цветами кnetworkD3_data$nodes фрейм данных и вызовcolourScale в качестве таких:

sankeyNetwork(Links = networkD3_data$links, Nodes = networkD3_data$nodes, Source = "source", Target = "target", Value = "value", NodeID = "name", NodeGroup="group", fontSize=14, colourScale="colors")

Но это не работает, сюжет не производится. Я искал stackoverflow и нашел ответ от 2014 года:Вот, но я не думаю, что это работает больше, поскольку я получаю ошибкуError: unexpected symbol вызывая любое из предложенных решений (или, может быть, я просто не знаю, как правильно это реализовать).

d3.scale.ordinal().range(["#7d3945","#e0677b", "#244457"])
d3.scaleOrdinal().range(["#7d3945","#e0677b", "#244457"])

Вопрос 2: Можно ли определить порядок, в котором отображаются источник и цели?

Так что источники перечислены от Source0 до Source10 и цели от Target11 до Target47? Где этот набор? Я знаю, что это нелогично, если алгоритм позволяет оптимально позиционировать узлы.

Вопрос 3: Как изменить цвета ссылок с помощью пользовательской палитры и изменить прозрачность / непрозрачность?

Я также хочу раскрасить ссылки, исходящие от источника, используя ту же цветовую схему, что и источник. Я могу сделать это, определивLinkGroupсм. график ниже. Опять же, я близок к тому, что хочу, но мне просто нужно указать используемые цвета, и я не уверен, где это можно изменить. Я также хочу отрегулировать непрозрачность, чтобы исходный цвет был более сплошным, чем цвета ссылок.

sankeyNetwork(Links = networkD3_data$links, Nodes = networkD3_data$nodes, Source = "source", Target = "target", Value = "value", NodeID = "name", NodeGroup="group", LinkGroup="group", fontSize=14)

Вот мои данные -dput(networkD3_data)

structure(list(nodes = structure(list(name = c("Source0", "Source1",
"Source2", "Source3", "Source4", "Source5", "Source6", "Source7",
"Source8", "Source9", "Source10", "Target11", "Target12", "Target13",
"Target14", "Target15", "Target16", "Target17", "Target18", "Target19",
"Target20", "Target21", "Target22", "Target23", "Target24", "Target25",
"Target26", "Target27", "Target28", "Target29", "Target30", "Target31",
"Target32", "Target33", "Target34", "Target35", "Target36", "Target37",
"Target38", "Target39", "Target40", "Target41", "Target42", "Target43",
"Target44", "Target45", "Target46", "Target47"), group = c("Source0",
"Source1", "Source2", "Source3", "Source4", "Source5", "Source6",
"Source7", "Source8", "Source9", "Source10", "Target", "Target",
"Target", "Target", "Target", "Target", "Target", "Target", "Target",
"Target", "Target", "Target", "Target", "Target", "Target", "Target",
"Target", "Target", "Target", "Target", "Target", "Target", "Target",
"Target", "Target", "Target", "Target", "Target", "Target", "Target",
"Target", "Target", "Target", "Target", "Target", "Target", "Target"
), colors = c(",#9E0142", "#D53E4F", "#F46D43", "#FDAE61", "#FEE08B",
"#FFFFBF", "#E6F598", "#ABDDA4", "#66C2A5", "#3288BD", "#5E4FA2",
"#969696", "#969696", "#969696", "#969696", "#969696", "#969696",
"#969696", "#969696", "#969696", "#969696", "#969696", "#969696",
"#969696", "#969696", "#969696", "#969696", "#969696", "#969696",
"#969696", "#969696", "#969696", "#969696", "#969696", "#969696",
"#969696", "#969696", "#969696", "#969696", "#969696", "#969696",
"#969696", "#969696", "#969696", "#969696", "#969696", "#969696",
"#969696")), .Names = c("name", "group", "colors"), row.names = c(NA,
-48L), class = "data.frame"), links = structure(list(source = c(0,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2,
2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3,
3, 3, 3, 4, 4, 4, 4, 4, 4, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 6,
6, 6, 6, 7, 7, 7, 7, 7, 7, 7, 8, 8, 8, 8, 8, 8, 8, 8, 8, 8, 8,
8, 9, 9, 9, 9, 9, 9, 9, 9, 10, 10, 10, 10, 10, 10, 10, 10, 10
), target = c(11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22,
23, 13, 18, 15, 11, 12, 24, 21, 25, 26, 27, 19, 28, 16, 22, 29,
30, 31, 32, 18, 16, 15, 13, 27, 29, 19, 33, 34, 31, 35, 21, 24,
11, 30, 36, 28, 37, 38, 39, 40, 26, 41, 11, 12, 15, 18, 19, 14,
13, 16, 27, 34, 20, 22, 25, 12, 27, 16, 18, 13, 11, 12, 11, 14,
27, 21, 16, 18, 22, 13, 15, 19, 16, 11, 12, 39, 12, 14, 18, 11,
42, 43, 44, 13, 11, 18, 15, 12, 19, 45, 31, 16, 20, 46, 40, 47,
11, 12, 18, 16, 14, 19, 15, 11, 12, 16, 13, 18, 14, 34, 31, 15
), value = c(5.8, 3.2, 5, 2.4, 2.5, 2.7, 3.5, 2.5, 3.5, 1.4,
2.9, 2.4, 1.3, 12.1, 7.4, 5, 11.2, 5.6, 6.4, 8.8, 2.6, 3.5, 7,
10, 4.5, 6, 6.5, 5.8, 5.4, 6.2, 8.9, 5.5, 4.8, 3.4, 6.5, 5, 4,
6.4, 7.3, 4.4, 4.2, 1.7, 5.1, 3.6, 6.4, 3.4, 2.5, 2.6, 2.3, 2.3,
3.2, 1.6, 1.7, 3.7, 8, 4.4, 3.1, 4.1, 5.9, 2.8, 5, 3.2, 3.7,
3.4, 1.8, 3.2, 1.2, 4.1, 5.2, 4.5, 4.8, 7.1, 7.3, 4.6, 8.4, 3.4,
5.2, 6.1, 4.3, 4.5, 4.5, 6.5, 2.8, 6.3, 5.3, 8.2, 3.8, 4.3, 4.2,
3.4, 5.4, 7.9, 1.2, 1.4, 1.4, 6.6, 6.8, 4.2, 2.9, 3.1, 5.3, 2.6,
3.2, 2.9, 1.7, 1.9, 1.4, 8, 8, 4, 5, 4.3, 2.9, 6.9, 3, 8.7, 4.5,
4.2, 6.6, 4.4, 2.7, 4.4, 4.3, 2.8), group = c("Source0", "Source0",
"Source0", "Source0", "Source0", "Source0", "Source0", "Source0",
"Source0", "Source0", "Source0", "Source0", "Source0", "Source1",
"Source1", "Source1", "Source1", "Source1", "Source1", "Source1",
"Source1", "Source1", "Source1", "Source1", "Source1", "Source1",
"Source1", "Source1", "Source1", "Source1", "Source1", "Source2",
"Source2", "Source2", "Source2", "Source2", "Source2", "Source2",
"Source2", "Source2", "Source2", "Source2", "Source2", "Source2",
"Source2", "Source2", "Source2", "Source2", "Source2", "Source2",
"Source2", "Source2", "Source2", "Source2", "Source3", "Source3",
"Source3", "Source3", "Source3", "Source3", "Source3", "Source3",
"Source3", "Source3", "Source3", "Source3", "Source3", "Source4",
"Source4", "Source4", "Source4", "Source4", "Source4", "Source5",
"Source5", "Source5", "Source5", "Source5", "Source5", "Source5",
"Source5", "Source5", "Source5", "Source5", "Source6", "Source6",
"Source6", "Source6", "Source7", "Source7", "Source7", "Source7",
"Source7", "Source7", "Source7", "Source8", "Source8", "Source8",
"Source8", "Source8", "Source8", "Source8", "Source8", "Source8",
"Source8", "Source8", "Source8", "Source9", "Source9", "Source9",
"Source9", "Source9", "Source9", "Source9", "Source9", "Source10",
"Source10", "Source10", "Source10", "Source10", "Source10", "Source10",
"Source10", "Source10")), .Names = c("source", "target", "value",
"group"), row.names = c(NA, -124L), class = "data.frame")), .Names = c("nodes",
"links"))

Ответы на вопрос(1)

Решение Вопроса

colourScale аргумент. Это должна быть строка, содержащая действительный код D3 для определения палитры. В текущей версииnetworkD3, который использует D3v4 +, синтаксисd3.scaleOrdinal().range(["#7d3945", "#e0677b", "#244457"]) действительно, хотя его можно сократить доd3.scaleOrdinal(["#7d3945", "#e0677b", "#244457"]), Есть и другие возможности,глянь сюда, Количество цветов в палитре, которую вы выбираете / определяете, должно быть равным или превышать общее количество уникальных групп, определенных в ваших данных, в противном случае он вернется к началу вашей цветовой палитры, чтобы назначить цвета другим группам. Первой группе, определенной в ваших данных, будет назначен первый цвет в вашей цветовой палитре и т. Д.

NodeGroup а такжеLinkGroup Параметры определяют имя столбца в вашемNodes а такжеLinks data.frames, соответственно, которые определяют значение группы для каждого узла / ссылки. Как узлы, так и ссылки будут окрашены в соответствии со значением их группы и назначенным цветом в зависимости от используемой цветовой палитры.

Настройкаiteration Аргумент 0 будет эффективно препятствовать запуску алгоритма размещения, поэтому ваши узлы будут упорядочены так, как они были в исходных данных. Как вы указали, это по существу побеждает основную цель sankeyNetwork.

Используя данные, которые вы разместили ...

library(networkD3)

colors <- paste(networkD3_data$nodes$colors, collapse = '", "')
colorJS <- paste('d3.scaleOrdinal(["', colors, '"])')

sankeyNetwork(Links = networkD3_data$links, Nodes = networkD3_data$nodes,
              Source = 'source', Target = 'target', Value = 'value',
              NodeID = 'name', NodeGroup = "group", LinkGroup = "group",
              colourScale = colorJS,
              iterations = 0)

Прозрачность / непрозрачность может быть достигнута путем установки цветов RGBA в цветовой палитре D3, но вам нужно будет использовать десятичную запись RGB (насколько я могу судить). Вы хотите преобразовать что-то вроде#ff0043 в нечто вродеd3.rgb(255,0,67,0.5)где последнее число представляет собой число от 0 до 1, которое определяет уровень непрозрачности. Например...

colors <- paste(sapply(networkD3_data$nodes$colors, function(x) { paste0("d3.rgb(", paste(c(col2rgb(x), 0.5), collapse = "," ), ")") }), collapse = ", ")
colorJS <- paste0('d3.scaleOrdinal([', colors, '])')
sankeyNetwork(Links = networkD3_data$links, Nodes = networkD3_data$nodes,
              Source = 'source', Target = 'target', Value = 'value',
              NodeID = 'name', NodeGroup = "group", LinkGroup = "group",
              colourScale = colorJS,
              iterations = 0)
 Djork12 окт. 2017 г., 10:16
И второй вопрос, есть ли способ поддерживать порядок исходных узлов Source0-Source10, но позволить алгоритму оптимально позиционировать целевые узлы?
 CJ Yetman12 окт. 2017 г., 10:23
Прозрачность жестко закодирована в JS, так что нет, не легко. Вы можете использовать функции htmlwidget для добавления дополнительных JS после загрузки, которые могут выбрать все ссылки и установить их прозрачность после того, как они были сгенерированы изначально.
 CJ Yetman12 окт. 2017 г., 10:28
И узлы, и ссылки извлекают свои цвета из одной и той же назначенной цветовой палитры, но это не мешает вам установить определенный, уникальный цвет для каждого узла и ссылки. Просто установите уникальное значение группы для каждого узла и ссылки и установите / выберите цветовую палитру, которая имеет достаточно уникальных цветов для каждого узла и ссылки.
 CJ Yetman25 окт. 2017 г., 12:40
Я обновил свой ответ решением для определения непрозрачности каждого цвета в цветовой палитре.
 Djork12 окт. 2017 г., 09:21
Спасибо! Теперь я понимаю, почему я получил эту ошибку:Error: unexpected symbol in "d3.scaleOrdinal().range" когда я позвонилd3.scaleOrdinal().range(["#7d3945", "#e0677b", "#244457"]) выше, он должен быть заключен в кавычки'd3.scaleOrdinal().range(["#7d3945", "#e0677b", "#244457"])', Мой следующий вопрос: можем ли мы установить цвета ссылок независимо от цветов узла?colourScale говорит, что определяет цветовую шкалу для узлов, но кажется, что ссылки наследуют цвет при определении LinkGroup, но может ли он быть установлен независимо? Или прозрачность может быть изменена?
