Как обнаружить плавные кривые в Matlab

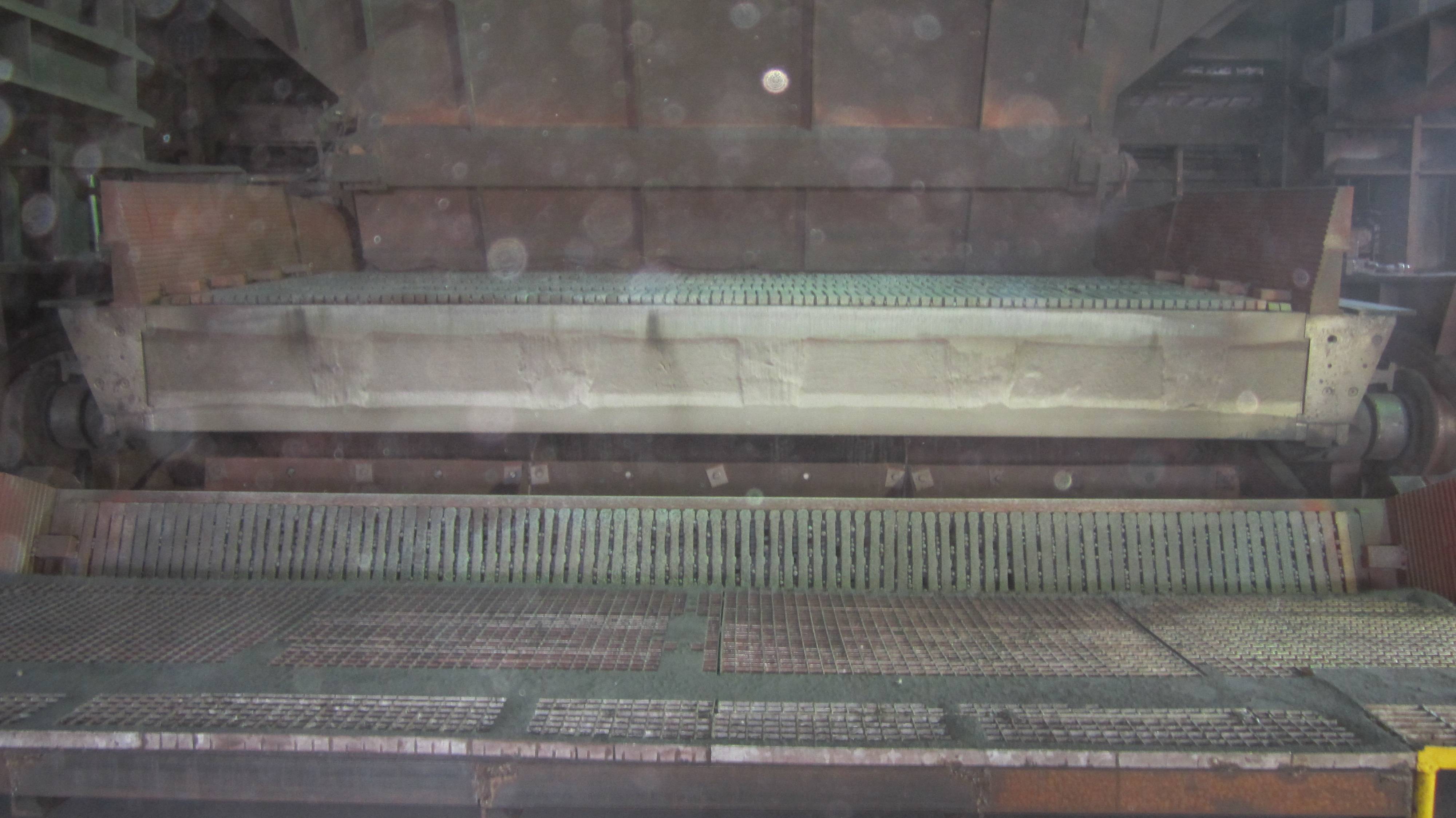

Я пытаюсь обнаружить изогнутый конвейер на изображении. Я использовал следующий код, используя преобразование Хафа, чтобы обнаружить его края
%# load image, and process it
I = imread('ggp\2.jpg');
g = rgb2gray(I);
bw = edge(g,'Canny');
[H,T,R] = hough(bw);
P = houghpeaks(H,500,'threshold',ceil(0.4*max(H(:))));
% I apply houghlines on the grayscale picture, otherwise it doesn't detect
% the straight lines shown in the picture
lines = houghlines(g,T,R,P,'FillGap',5,'MinLength',50);
figure, imshow(g), hold on
for k = 1:length(lines)
xy = [lines(k).point1; lines(k).point2];
deltaY = xy(2,2) - xy(1,2);
deltaX = xy(2,1) - xy(1,1);
angle = atan2(deltaY, deltaX) * 180 / pi;
if (angle == 0)
plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');
% Plot beginnings and ends of lines
plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');
plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red');
end
end
Как показано, две прямые линии успешно обнаруживают верхний и нижний края конвейера, но я не знаю, как определить, изогнут он или нет (на рисунке он изогнут) и как рассчитать степень этого.
Кривая примерно нарисована вручную на рисунке ниже (красным цветом):
Я не нашел ни кода, ни функции для преобразования Хафа в matlab для обнаружения таких гладких кривых (например, полиномы 2-й степени:y= a*x^2
). Любое другое решение также приветствуется.
