Как убрать пробел между подсюжетами в matplotlib.pyplot?

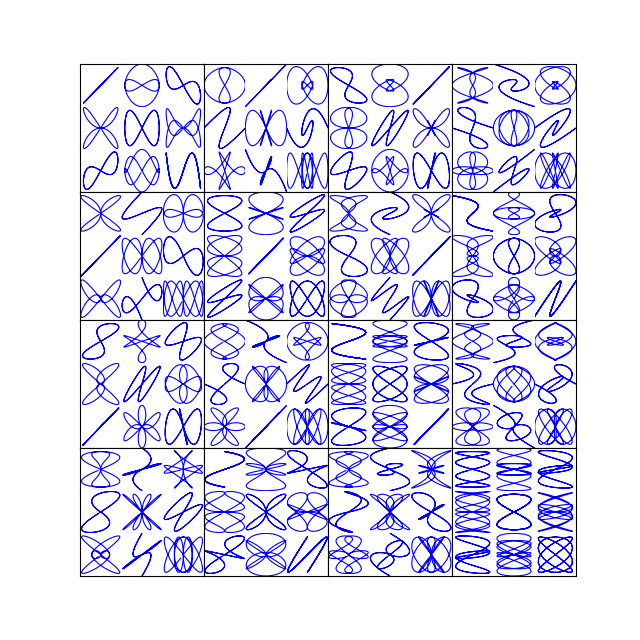

Я работаю над проектом, в котором мне нужно собрать сетку из 10 строк и 3 столбцов. Несмотря на то, что мне удавалось составлять сюжеты и организовывать сюжеты, я не смог создать хороший сюжет без пробелов, как этот ниже, издокументация gridspec..
Я попробовал следующие посты, но все еще не смог полностью удалить пробел, как в примере изображения. Может кто-нибудь дать мне несколько советов? Спасибо!

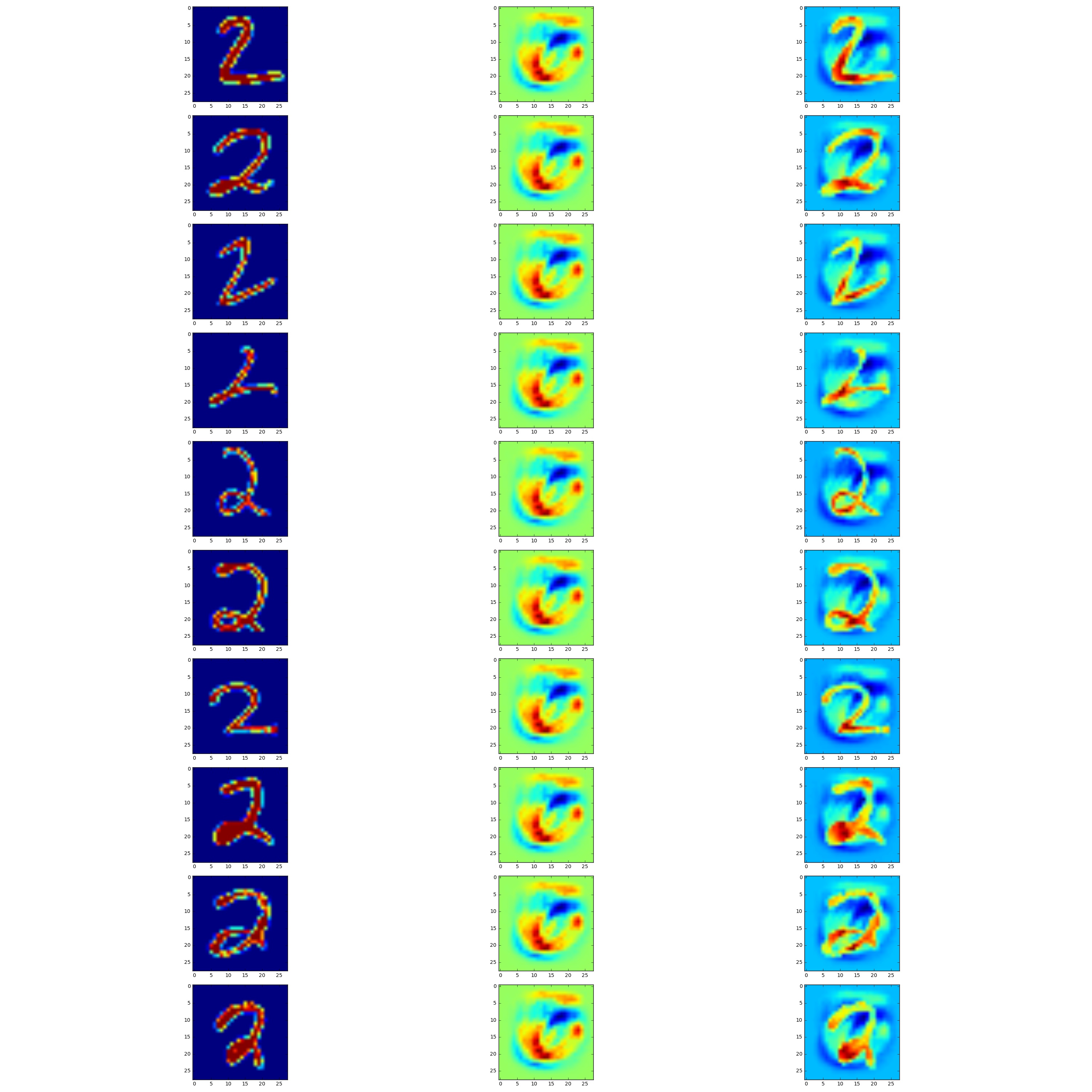

Матплотлиб разных размеров подзаговоровкак убрать «пустое» пространство между участками?Ниже мой код.Полный скрипт здесь на GitHub, Примечание: images_2 и images_fool оба являются массивами сглаженных изображений с формой (1032, 10), в то время как delta является массивом изображений формы (28, 28).
def plot_im(array=None, ind=0):
"""A function to plot the image given a images matrix, type of the matrix: \
either original or fool, and the order of images in the matrix"""
img_reshaped = array[ind, :].reshape((28, 28))
imgplot = plt.imshow(img_reshaped)
# Output as a grid of 10 rows and 3 cols with first column being original, second being
# delta and third column being adversaril
nrow = 10
ncol = 3
n = 0
from matplotlib import gridspec
fig = plt.figure(figsize=(30, 30))
gs = gridspec.GridSpec(nrow, ncol, width_ratios=[1, 1, 1])
for row in range(nrow):
for col in range(ncol):
plt.subplot(gs[n])
if col == 0:
#plt.subplot(nrow, ncol, n)
plot_im(array=images_2, ind=row)
elif col == 1:
#plt.subplot(nrow, ncol, n)
plt.imshow(w_delta)
else:
#plt.subplot(nrow, ncol, n)
plot_im(array=images_fool, ind=row)
n += 1
plt.tight_layout()
#plt.show()
plt.savefig('grid_figure.pdf')
