Задание настроек gpar для стрелок сетки в R
m разрабатывает график со стрелками пропорционального размера и имеет рабочий процесс для размера, направления и размера наконечника стрелы, но есть несколько проблем со стрелками: 1. они имеют закругленное линейное соединение и 2. они нет (даже в правом нижнем углу), даже когда.type='closed'
require(ggplot2)
require(grid)
d = data.frame(x = 1:10, y = 0, size = 1:10)
ggplot(d, aes(x, y, size = size)) +
geom_segment(aes(xend = x, yend = y + size),
arrow = arrow(length = unit(d$size, "mm"), type='closed')) +
scale_size(range = c(2, 4))
Стрелки основаны насетка графика, но я не могу понять, как указать настройки.get.gpar()
выходы:
$lineend
[1] "round"
$linejoin
[1] "round"
ноgpar(linejoin = 'mitre', lineend = 'butt')
не меняет это. Есть ли способ изменить эти настройки? Заранее спасибо.
редактировать

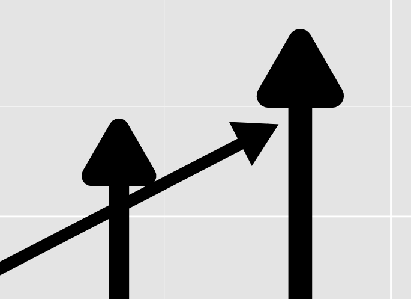

Добавлено изображение графика, включая стрелку grid.segments:
