Я написал некоторый код, который создает прямоугольник с закругленными угламиGraphicsPathна основе пользовательской структуры,BorderRadius (который позволяет мне определить верхний левый, верхний правый, нижний левый и нижний правый радиус прямоугольника) и начальныйRectangle сам:

public static GraphicsPath CreateRoundRectanglePath(BorderRadius radius, Rectangle rectangle)
{
    GraphicsPath result = new GraphicsPath();

    if (radius.TopLeft > 0)
    {
        result.AddArc(rectangle.X, rectangle.Y, radius.TopLeft, radius.TopLeft, 180, 90);
    }
    else
    {
        result.AddLine(new System.Drawing.Point(rectangle.X, rectangle.Y), new System.Drawing.Point(rectangle.X, rectangle.Y));
    }
    if (radius.TopRight > 0)
    {
        result.AddArc(rectangle.X + rectangle.Width - radius.TopRight, rectangle.Y, radius.TopRight, radius.TopRight, 270, 90);
    }
    else
    {
        result.AddLine(new System.Drawing.Point(rectangle.X + rectangle.Width, rectangle.Y), new System.Drawing.Point(rectangle.X + rectangle.Width, rectangle.Y));
    }
    if (radius.BottomRight > 0)
    {
        result.AddArc(rectangle.X + rectangle.Width - radius.BottomRight, rectangle.Y + rectangle.Height - radius.BottomRight, radius.BottomRight, radius.BottomRight, 0, 90);
    }
    else
    {
        result.AddLine(new System.Drawing.Point(rectangle.X + rectangle.Width, rectangle.Y + rectangle.Height), new System.Drawing.Point(rectangle.X + rectangle.Width, rectangle.Y + rectangle.Height));
    }
    if (radius.BottomLeft > 0)
    {
        result.AddArc(rectangle.X, rectangle.Y + rectangle.Height - radius.BottomLeft, radius.BottomLeft, radius.BottomLeft, 90, 90);
    }
    else
    {
        result.AddLine(new System.Drawing.Point(rectangle.X, rectangle.Y + rectangle.Height), new System.Drawing.Point(rectangle.X, rectangle.Y + rectangle.Height));
    }

    return result;
}

Теперь, если я использую это вместе с FillPath и DrawPath, я замечу некоторые странные результаты:

GraphicsPath path = CreateRoundRectanglePath(new BorderRadius(8), new Rectangle(10, 10, 100, 100));
e.Graphics.DrawPath(new Pen(Color.Black, 1), path);
e.Graphics.FillPath(new SolidBrush(Color.Black), path);

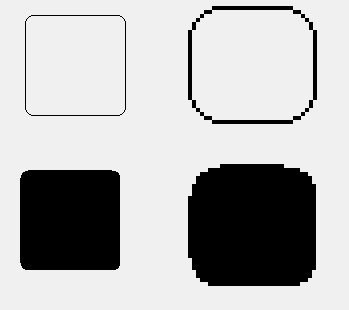

увеличено в каждом результатеRectangle (с правой стороны), чтобы вы могли ясно видеть проблему:

Я хотел бы знать следующее: почему все дуги на нарисованном прямоугольнике равны, а все дуги на заполненном прямоугольнике нечетны?

Еще лучше, можно ли это исправить, чтобы закрашенный прямоугольник рисовался правильно?

РЕДАКТИРОВАТЬ: возможно ли заполнить внутри GraphicsPath без использования FillPath?

РЕДАКТИРОВАТЬ: Согласно комментариям .... вот пример структуры BorderRadius

public struct BorderRadius
{
    public Int32 TopLeft { get; set; }
    public Int32 TopRight { get; set; }
    public Int32 BottomLeft { get; set; }
    public Int32 BottomRight { get; set; }

    public BorderRadius(int all) : this()
    {
        this.TopLeft = this.TopRight = this.BottomLeft = this.BottomRight = all;
    }
}
