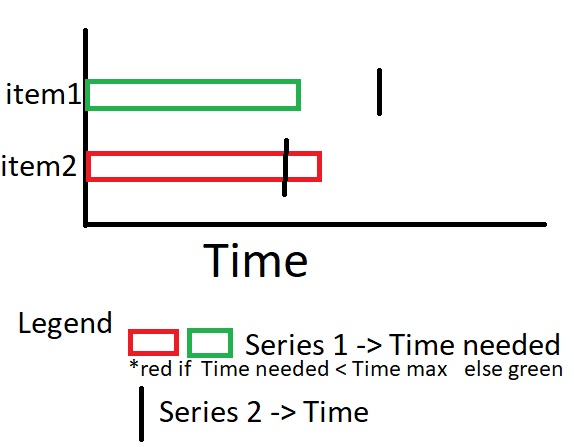

я есть небольшая «проблема», я хочу создать диаграмму, похожую на эту:

Так что в основном серия 1 = нормальная гистограмма Цвет зеленый, если он заканчивается до «максимального времени» (series2) Series 2 = только точка данных / маркер поверх элементов серии 1.

Я борюсь с этим, хотя ...

мой код:

        chart_TimeChart.Series.Clear();
        string series_timeneeded = "Time Needed";
        chart_TimeChart.Series.Add(series_timeneeded);
        chart_TimeChart.Series[series_timeneeded]["PixelPointWidth"] = "5";
        chart_TimeChart.ChartAreas[0].AxisY.ScrollBar.Size = 10;
        chart_TimeChart.ChartAreas[0].AxisY.ScrollBar.ButtonStyle =    ScrollBarButtonStyles.SmallScroll;
        chart_TimeChart.ChartAreas[0].AxisY.ScrollBar.IsPositionedInside = true;
        chart_TimeChart.ChartAreas[0].AxisY.ScrollBar.Enabled = true;
        chart_TimeChart.Series[series_timeneeded].BorderWidth = 2;
        chart_TimeChart.Series[series_timeneeded].ChartType = SeriesChartType.StackedBar;
        chart_TimeChart.Series[series_timeneeded].YValueType = ChartValueType.Time;
        chart_TimeChart.ChartAreas[0].AxisY.LabelStyle.Format = "HH:mm:ss";
        chart_TimeChart.Series[series_timeneeded].XValueType = ChartValueType.String;

            for (int i = 0; i < MaxNumber; i++)
                {
                    chart_TimeChart.Series[series_timeneeded].Points.AddXY("item"+ " " + (i + 1).ToString(), DateTime.Now.Add(Timespans[i]));
                }

        chart_TimeChart.Series.Add(series_FinishTime);
        chart_TimeChart.Series[series_FinishTime].ChartType = SeriesChartType.StackedBar;
        chart_TimeChart.Series[series_FinishTime].BorderWidth = 0;
        chart_TimeChart.Series[series_FinishTime].MarkerSize = 15;
        chart_TimeChart.Series[series_FinishTime].MarkerStyle = MarkerStyle.Square;
        chart_TimeChart.Series[series_FinishTime].MarkerColor = Color.Black;

        chart_TimeChart.Series[series_FinishTime].YValueType = ChartValueType.DateTime;
        chart_TimeChart.Series[series_FinishTime].XValueType = ChartValueType.String;

        for (int i = 0; i < MaxNumber; i++)
                {
                    DateTime YPosition = GetFinishTime(i);

                    chart_TimeChart.Series[series_FinishTime].Points.AddXY("item"+ " " +(i+1).ToString(), YPosition);
                }

но это только отображает 2-ую серию поверх первой, но первая больше не видна. Создатель серии 2 не показан, но вместо этого отображается панель (хотя я установил ширину полосы до 0). По моему мнению / мышлению, я просто должен сделать «планку» серии 2 невидимой и просто показать маркерные очки для серии 2.

Есть идеи?

Обновить:

string seriesname = Name+ i.ToString();
                    chart_TimeChart.Series.Add(seriesname);
                    chart_TimeChart.Series[seriesname].SetCustomProperty("DrawSideBySide", "false");
                    chart_TimeChart.Series[seriesname].SetCustomProperty("StackedGroupName", seriesname);

                    chart_TimeChart.Series[seriesname].ChartType = SeriesChartType.StackedBar; //Y and X are exchanged
                    chart_TimeChart.Series[seriesname].YValueType = ChartValueType.Time;
                    chart_TimeChart.ChartAreas[0].AxisY.LabelStyle.Format = "HH:mm:ss";
                    chart_TimeChart.Series[seriesname].XValueType = ChartValueType.String;

                    DateTime TimeNeeded = DateTime.Now.Add(List_AllLiniengroupsTimespans[k][i]);
                    DateTime TimeMax = GetFinishTime(k, i);
                    TimeSpan TimeDifference = TimeNeeded - TimeMax;

                    if (TimeNeeded > TimeMax) //All good
                    {
                        chart_TimeChart.Series[seriesname].Points.AddXY(seriesname, TimeNeeded); //Time till finish
                        chart_TimeChart.Series[seriesname].Points[0].Color = Color.Blue;
                        chart_TimeChart.Series[seriesname].Points[0].SetCustomProperty("StackedGroupName", seriesname);

                        chart_TimeChart.Series[seriesname].Points.AddXY(seriesname, TimeNeeded.Add(TimeDifference)); //time left
                        chart_TimeChart.Series[seriesname].Points[1].Color = Color.Red;
                        chart_TimeChart.Series[seriesname].Points[1].SetCustomProperty("StackedGroupName", seriesname);

                    }
                    else if (TimeMax > TimeNeeded) //wont make it in time
                    {
                        chart_TimeChart.Series[seriesname].Points.AddXY(seriesname, TimeNeeded); //time till still okay
                        chart_TimeChart.Series[seriesname].Points[0].Color = Color.Blue;
                        chart_TimeChart.Series[seriesname].Points[0].SetCustomProperty("StackedGroupName", seriesname);

                        chart_TimeChart.Series[seriesname].Points.AddXY(seriesname, TimeNeeded.Add(TimeDifference)); //Time that is too much
                        chart_TimeChart.Series[seriesname].Points[1].Color = Color.Green;
                        chart_TimeChart.Series[seriesname].Points[1].SetCustomProperty("StackedGroupName", seriesname);

                    }
                    else if (TimeMax == TimeNeeded) //fits exactly
                    {
                        chart_TimeChart.Series[seriesname].Points.AddXY(seriesname, TimeNeeded);
                        chart_TimeChart.Series[seriesname].Points[0].Color = Color.DarkOrange;
                        chart_TimeChart.Series[seriesname].Points[0].SetCustomProperty("StackedGroupName", seriesname);

                    }

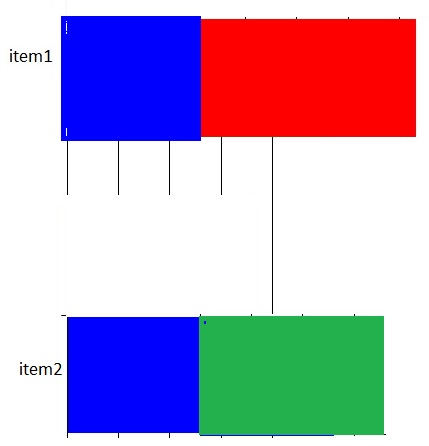

Код будет отображаться как:

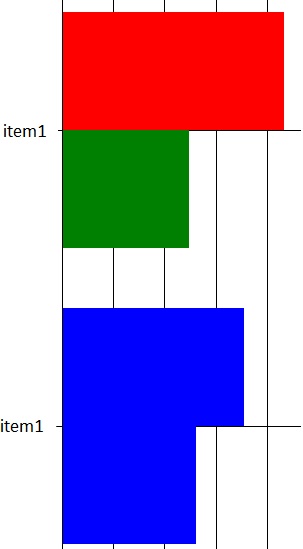

но я хочу, чтобы это выглядело так:
